直管压力平衡式波纹补偿器（HZP）

首页>直管压力平衡式波纹补偿器（HZP）

直管压力平衡式波纹补偿器（HZP）

该补偿器能补偿管系的轴向位移，内压推力自身平衡。适用于不宜设置固定支架的高物位直管线或大直径管线中。
用途：补偿系统中的轴向位移，内压推力自身平衡，直管压力平衡波纹补偿器(ZYP型)可用于不宜设置固定支架的高物位直管线或大直径管线中。

    型号：波纹管制造厂生产DN600-DN4000，压力级别0.25MPa-0.6MPa。
    连接方式：1) 法兰连接式　2) 接管连接式
    产品轴向补偿量：60mm-300mm。

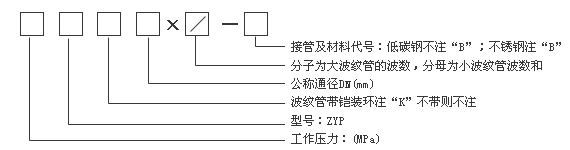

　型号示例：

举例：0.6ZYP500×8/6－JB

表示公称通径为500，工作压力为0.6MPa，大波纹管为8个波，小波纹管为16个波，连接形式为不锈钢接管连接的直管压力平衡式波纹补偿器。
结构特点：
该补偿器能补偿管系的轴向位移，内压推力自身平衡。适用于不宜设置固定支架的高物位移管线或大直径管线中。
直管压力平衡式波纹补偿器对支座作用力的计算：
轴向弹性力：Fx=Kx(f*X)
式中：Kx——轴向刚度，N/mm
　　　X ——轴向实际变形量mm
　　　f——计算系数，当预变形（包括△X=0时）f=1/2。当不进行预变形时，f=1。
