  轴向型外压式波纹补偿器(HZW) 首页>轴向型外压式波纹补偿器(HZW)
金属波纹管-金属软管
轴向型外压式波纹补偿器(HZW)

    补偿器由一个或多个波纹管通过中间接管串接在一起,两端分别与内封板和封底板焊接后,再分别与通管外管相连、波纹管波数较多。
    用途:轴向外压式波纹补偿器(轴向型波纹补偿器)主要吸收轴向位移,具有补偿量大、保温性能好、残余介质可以排除等优点。
    型号:DN32-DN1600,压力级别:0.1Mpa-2.5Mpa
    产品轴向补偿量:18mm-400mm

一、型号示例
举例:0.6TWY500×8JB
表示:公称通径为500mm,工作压力为0.6MPa(6kg/cm2)波数为8个,不锈钢管连接的轴向型外压式波纹补偿器。
注:疏水口的设置按用户要求。

二、使用说明:

  轴向型波纹补偿器主要吸收轴向位移,具有补偿量大、保温性能好、残余介质可以排除等优点。

三、轴向型外压式波纹补偿器对支座作用力的计算:(不考虑温度对补偿量及刚度的修正)

  例:一碳钢管路,公称通径500mm,工作压力0.6MPa;介质温度350°C ,环境最低温度-10°C,安装温度为20°C,管线长如图,疲劳破坏次数要求3000次。要安装一外压补偿器,试计算补偿器对支座的作用力。

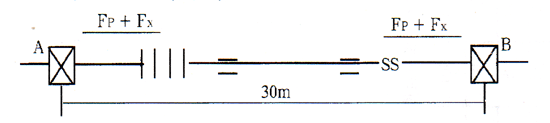

外压补偿器一般安装位置如下(图示):
解:(1)热变形计算:△L=a·t·L=0.0133×360×30=143.6mm
(2)根据使用条件和热变形计算数据,查样本可选用0.6TWY500×8F,N=3000次,
X0=192mm Kx=272N/mm。(不做预变形)
(3)A、B管架受轴向力:
内压推力:Fp=100·P·A=100×0.6×3167=190020N
轴向弹力:Fx=Kx·X\272×143.6=39059.2N
Fz=Fp+Fx=190020+39059.2=229079N
