  无约束波纹补偿器(HWY) 首页>无约束波纹补偿器(HWY)
金属波纹管-无约束波纹补偿器(HWY)
无约束波纹补偿器(HWY)

    定向保护管的一端和主定向板焊接,包容在定向保护管内的导向管通过次定向板和另一侧接管焊接,定位板与定向保护焊接。因此该补偿器具有强力的支撑和定向性能,同时定位板保护波纹管不被拉平。
    用途:无约束波纹补偿器用于管道的轴向补偿,补偿量大,具有强力自导向和超强的抗弯能力,从而可以简化管道导向支架的设计,使导向支架的间距安装均可任意。
    型号:生产DN32-DN1500,压力级别:0.25Mpa-2.5Mpa

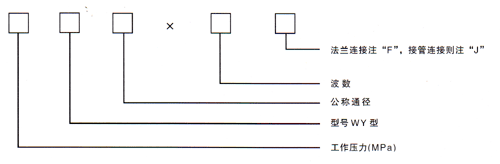

一、型号示例:
举例:0.6WY300×12F
表示:工作压力为0.6MPa,WY代表无约束波纹补偿器,通径DN=300mm,12代表波数,F为法兰连接。

二、产品说明:
  “无约束”是国以往的轴向型波纹补偿器对使用有较多约束条件而得名的,无约束波纹补偿器完全消除了以往轴向型补偿器对导向支架L1≤4DgL2≤14Dg和L3要求,使用约束波纹补偿器可使管道的所有支架间距均可任意。

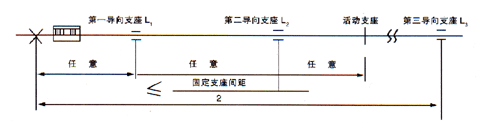

三、按装示意图:
