  矩型波纹补偿器(HJX) 首页>矩型波纹补偿器(HJX)
波纹补偿器-矩型波纹补偿器(HJX)
矩型波纹补偿器(HJX)

补偿器由一个矩形波纹管和两个矩形端接管构成。端接管或直接与管道焊接,或焊上法兰再与管道连接。补偿器上的拉杆主要是运输过程中的刚性支承,它不是承力件。
    用途:具有轴向、横向、角向补偿功能。

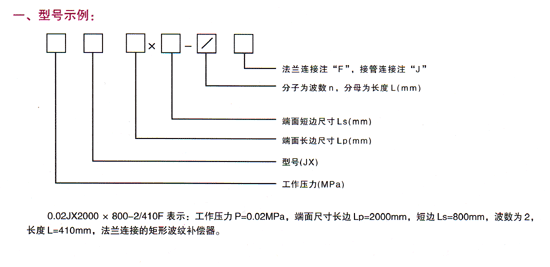

    型号:制造厂生产DN1000-DN5000,压力级别0.01-0.25Mpa
    连接方式:1、法兰连接 2、接管连接
    产品轴向补偿量:根据用户要求。
    矩型波纹补偿器广泛应用于中央空调泵、消防泵、生活给水泵的进出口,有效地减少主机震动、吸收管道噪音、保护设备、延长设备使用寿命,具有:耐用、耐高温、耐高压、防腐、环保等优点。有效地解决了老式橡胶软接头所带来的不卫生、易老化、耐压不稳定、易脱层撕裂、爆破等不良因素,解决了泵房的后顾之忧。
应用范围:各类泵、阀、空压机的进出口;各类消防配管、空调配管、蒸汽配管等;一般工厂配管和需要卫生的场合;机械设备配管,需要减震和补偿热位移的场合;生活用水配管和需要柔性联接的场合。


    矩型波纹补偿器均布置在紧靠固定支架旁,然后紧接两个导向支架,距离分别4Dg、14Dg,主要目的以防止其轴向失稳,蒸汽直埋管道靠保温材料及外套钢管进行支撑或导向、热水直埋管主要靠与保温材料形成整体由土壤、沙层控制。这种布置方式出发点是好的,但在实际运用中受地形限制,架空管系支架过多,则布置困难。
    直埋管系地下障碍物过多,可能有过多翻弯产生,要求矩型波纹补偿器只能布置在直管段,这种在固定支架侧设补偿器的形式,可能会因管线位移造成波纹补偿器每个波节吸收位移的工作能力传递不均,发挥的补偿能力不充分。我们认为解决补偿器轴向失稳问题除与其布置、设置位置有关外,更主要的是取决于矩型波纹补偿器自身的性能与质量,只布置在固定支架侧的矩型波纹补偿器性能与质量要求应更高一些,管线分段距离一般应小一些,进行选型时一定要选自导向性好,抗失稳能力强的补偿器,设计布置按照基本原则,根据工程的实际情况,灵活对待处理,实践情况证明,无论是架空还是直埋地沟,只要做好导向结构控制,波纹补偿器可以设置在两固定支架的任一位置。
