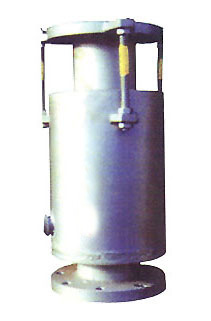

外压轴向型补偿器

发布者：2010-12-2 15:55:06阅读：0次

外压轴向型补偿器的波纹管两端分别与外筒、内筒相连，波纹管波数较多。受外压作用时，它能吸收较大的轴向位移。上可能的地方应优先予以考虑。
单式外压轴向型（WDB）金属波纹管补偿器(膨胀节伸缩节 ) 主要用于补偿管道的轴向位移，产品稳定性好，多用于污水管线及蒸气管线。为无约束型补偿器，要注意固定支架的强度。

结构简图：
结构简图：	法兰连接式	接管连接式

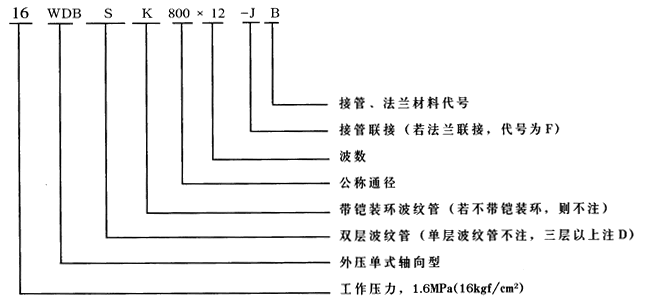

产品代号示例 :

产品性能参数
压力 MPa	产品代号	公称通径 Dn（mm）	波纹管有效面积 A(CM²⁾	波数（n）	产品总长 L（mm）	轴向补偿量 X(mm)	轴向刚度 kX。 N／mm	径向最大外向尺寸 B(mm)	接管端口尺寸doxS (mm)
0.6	6WDBl50 x 8—J	150	535	8	950	122	212	450	Φ159 x 4.5
	6WDBl50 x 16—J	150	535	16	1540	244	106	450	Φ159 x 4.5
	6WDB200 x 8—J	200	779	8	950	120	247	505	Φ219 x 6
	6WDB200 x 16—J	200	779	16	1550	240	124	505	Φ219 x 6
	6WDB250 x 8—J	250	1075	8	1080	154	220	566	Φ273 x 8
	6WDB250 x 16—J	250	1075	16	1800	308	110	566	Φ273 x 8
	6WDB300 x 8—J	300	1269	8	1090	153	245	600	Φ325 x 8
	6WDB300 x 16—J	300	1269	16	1820	306	123	600	Φ325 x 8
	6WDB350 x 8—J	350	1619	8	1090	151	271	655	Φ377 x 10
	6WDB350 x 16—J	350	1619	16	1820	302	136	655	Φ377 x 10
	6WDB400 x 8—J	400	2003	8	1110	149	299	710	Φ426 x 10
	6WDB400 x 16—J	400	2003	16	1840	298	150	710	Φ426 x 10
	6WDB450 x 8—J	450	2428	8	1110	146	326	768	Φ478 x 10
	6WDB450 x 16—J	450	2428	16	1840	292	163	768	Φ478 x 10
	6WDB500 x 6—J	500	3473	6	1475	159	540	975	Φ529 x 10
	6WDB500 x 12—J	500	3473	12	2405	318	270	975	Φ529 x 10
	6WDB600 x 6—J	600	4766	6	1540	160	530	1090	Φ630 x 10
	6WDB600 x 12—J	600	4766	12	2540	320	265	1090	Φ630 x 10
	6WDB700 x 6—J	700	6068	6	1540	159	594	1190	Φ720 x 10
	6WDB700 x 12—J	700	6068	12	2540	318	297	1190	Φ720 x 10
	6WDB800 x 6—J	800	7528	6	1540	157	688	1290	Φ820 x 10
	6WDB800 x 12—J	800	7528	12	2540	314	344	1290	Φ820 x 10
	6WDB900 x 6—J	900	9328	6	1605	198	479	1460	Φ920 x 10
	6WDB900 x 12—J	900	9328	12	2685	396	240	1460	Φ920 x 10
	6WDB1000 x 6—J	1000	11118	6	1605	196	517	1560	Φ1020 x 10
	6WDB1000 x 12—J	1000	11118	12	2685	392	259	1560	Φ1020 x 10
1.0	10WDBl50 x 8—J	150	538	8	950	100	348	450	Φ159 x 4．5
	10WDBl50 x 16—J	150	538	16	1540	200	174	450	Φ159 x 4．5
	10WDB200 x 8—J	200	783	8	950	97	421	505	Φ219 x 6
	10WDB200 x 16—J	200	783	16	1550	194	211	505	Φ219 x 6
	10WDB250 x 8—J	250	1080	8	1080	126	359	566	Φ273 x 9
	10WDB250 x 16—J	250	1080	16	1800	252	180	566	Φ273 x 9
	10WDB300 x 8—J	300	1274	8	1090	124	407	600	Φ325 x 9
	10WDB300 x 16—J	300	1274	16	1820	248	204	600	Φ325 x 9
	10WDB350 x 8—J	350	1625	8	1090	121	454	655	Φ377 x 10
	10WDB350 x 16—J	350	1625	16	1820	242	227	655	Φ377 x 10
	10WDB400 x 8—J	400	2009	8	1110	119	503	710	Φ426 x 10
	10WDB400 x 16—J	400	2009	16	1840	238	252	710	Φ426 x 10
	10WDB450 x 8—J	450	2435	8	1110	116	551	768	Φ478 x 10
	10WDB450 x 16—J	450	2435	16	1840	232	276	768	Φ478 x 10
	10WDBK500 x 6—J	500	3473	6	1475	146	1151	860	Φ529 x 10
	10WDBK500 x 12—J	500	3473	12	2405	292	575	860	Φ529 x 10
	10WDBK600 x 6—J	600	4766	6	1540	141	1527	975	Φ630 x 10
	10WDBK600 x 12—J	600	4766	12	2540	282	764	975	Φ630 x 10
	10WDBK700 x 6—J	700	6068	6	1540	147	1601	1075	Φ720 x 10
	10WDBK700 x 12—J	700	6068	12	2540	294	800	1075	Φ720 x 10
	10WDBK800 x 6—J	800	7528	6	1540	148	1689	1175	Φ820 x 10
	10WDBK800 x 12—J	800	7528	12	2540	296	845	1175	Φ820 x 10
	10WDBK900 x 6—J	900	9348	6	1605	223	1335	1460	Φ920 x 10
	10WDBK900 x 12—J	900	9348	12	2685	446	667	1460	Φ920 x 10
	10WDBKl000 x 6—J	1000	11141	6	1605	223	1415	1560	Φ1020 x 10
	10WDBKl000 x 12—J	1000	11141	12	2685	446	707	1560	Φ1020 x 10
1.6	16WDBl50 x 8—J	150	538	8	950	78	660	450	Φ159 x 4．5
	16WDBl50 x 16—J	150	538	16	1540	156	330	450	Φ159 x 4．5
	16WDB200 x 8—J	200	783	8	950	75	809	505	Φ219 x 6
	16WDB200 x 16—J	200	783	16	1550	150	405	505	Φ219 x 6
	16WDB250 x 9—J	250	1080	8	1080	98	678	566	Φ273 x 9
	16WDB250 x 16—J	250	1080	16	1800	196	339	566	Φ273 x 9
	16WDB300 x 9—J	300	1274	8	1090	96	738	600	Φ325 x 9
	16WDB300 x 16—J	300	1274	16	1820	192	369	600	Φ325 x 9
	16WDB350 x 8—J	350	1625	8	1090	94	837	655	Φ377 x 10
	16WDB350 x 16—J	350	1625	16	1820	188	418	655	Φ377 x 10
	16WDB400 x 8—J	400	2009	8	1110	91	934	710	Φ426 x 10
	16WDB400 x 16—J	400	2009	16	1840	182	467	710	Φ426 x 10
	16WDB450 x 8—J	450	2435	8	1110	90	1031	768	Φ478 x 10
	16WDB450 x 16—J	450	2435	16	1840	180	516	768	Φ478 x 10
	16WDBK500 x 6—J	500	3473	6	1475	140	1172	860	Φ529 x 10
	16WDBK500 x 12一J	500	3473	12	2405	280	586	860	Φ529 x 10
	16WDBK600 x 6一J	600	4766	6	1540	136	1560	975	Φ630 x 10
	16WDBK600 x 12—J	600	4766	12	2540	272	780	975	Φ630 x 10
	16WDBK700 x 6—J	700	6068	6	1540	141	1635	1075	Φ720 x 10
	16WDBK700 x 12—J	700	6068	12	2540	282	817	1075	Φ720 x 10
	16WDBK800 x 6—J	800	7528	6	1540	142	1725	1175	Φ820 x 10
	16WDBK800 x 12一J	800	7528	12	2540	284	863	1175	Φ820 x 10
	16WDBK900 x 6一J	900	9348	6	1605	214	1357	1460	Φ920 x 10
	16WDBK900 x 12—J	900	9348	12	2685	428	678	1460	Φ920 x 10
	16WDBKl000 x 6—J	1000	11141	6	1605	214	1438	1560	Φ1020 x 10
	16WDBKl000 x 12—J	1000	11141	12	2685	428	719	1560	Φ1020 x 10
